Railblaza StarPort série E avec passage de câble

Railblaza StarPort série E avec passe-câbles

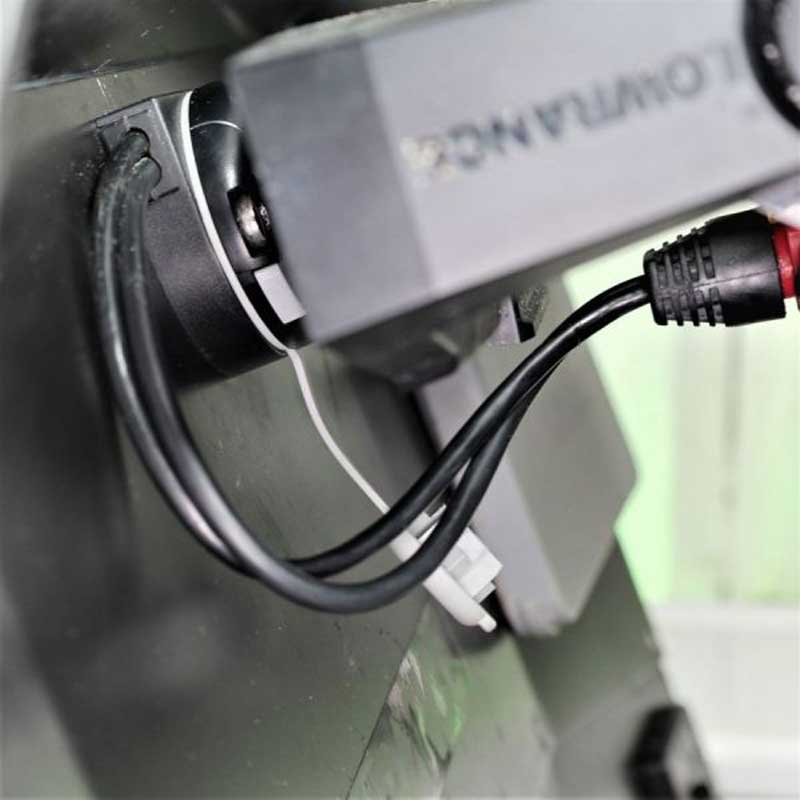

Le connecteur passe-câble de la série E permet de faire passer facilement les câbles à travers le pont et garantit des solutions de montage électroniques propres. Le câblage des sondeurs, de l'éclairage, des caméras et d'autres appareils électroniques sur votre bateau peut s'avérer difficile et laisse souvent des câbles encombrants et désordonnés.

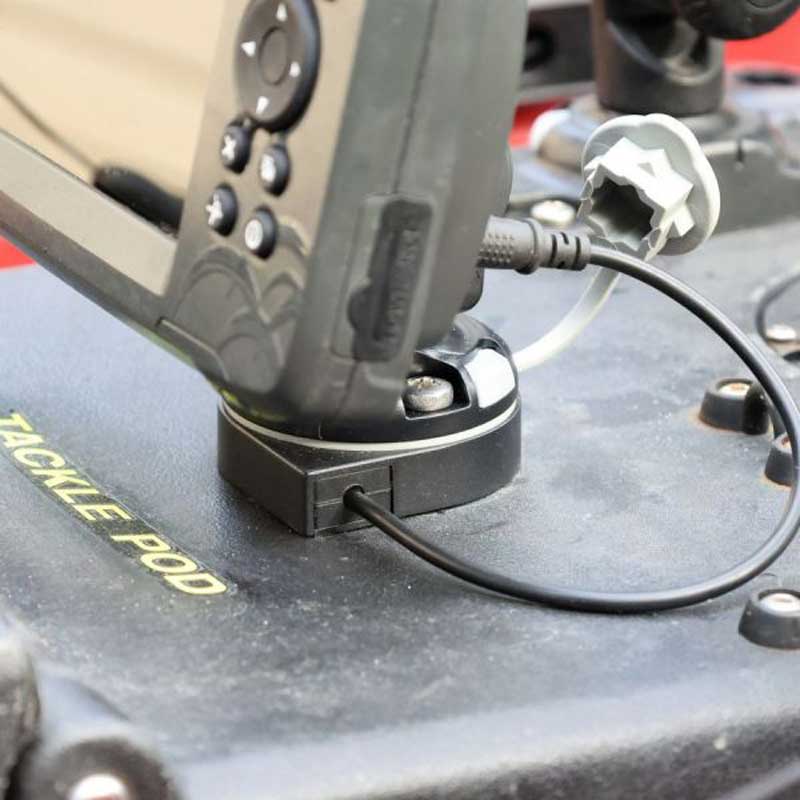

Grâce au passage de câbles intégré de la série E StarPort, la fixation et le câblage des appareils électroniques de votre bateau sont non seulement plus faciles, mais votre cockpit est également exempt de câbles et de connecteurs apparents. Il fonctionne très bien avec tous les supports électroniques RAILBLAZA, y compris les supports pour sondeurs de pêche, les supports pour caméras, les supports pour appareils mobiles et bien plus encore.

Un joint en silicone est nécessaire pour obtenir une solution entièrement étanche.

Instructions de montage :

La plaque de base sert de gabarit de perçage. Percez 2 trous de fixation de 6 mm pour des vis mécaniques de 6 mm ou 2 trous de 3,5 mm pour des vis autotaraudeuses. Vous devez également percer un trou de 6 mm pour le passage du câble.
Utilisez un mastic silicone marin sous la plaque de base pour assurer l'étanchéité du câble et des fixations si le montage est effectué dans un endroit exposé. Montez les pièces conformément au schéma, en veillant à ce que la prise CC soit positionnée de manière à ce que les ailettes de retenue du câble dans la plaque de base s'enclenchent dans les fentes du câble. L'adaptateur en étoile peut être utilisé pour rendre les lumières, etc. compatibles avec StarPort.

Matériau : les StarPorts Railblaza sont fabriqués en plastique AES et PC résistant aux UV. Le joint est en caoutchouc TPE résistant aux UV. Tous les matériaux de fixation sont en acier inoxydable.

Couleur : noir

Contenu de la livraison :
1 x StarPort
1 x socle de montage série E avec connexion 12 volts CC
2 x inserts flexibles pour câbles de 3 à 7 mm (0,08 à 0,3 pouce)
1 x insert à double entrée pour câbles de 2 x 6 mm (0,25”)
1 x joint étanche et couvercle / capuchon de fermeture
1 x pied de montage avec adaptateur en étoile
2 vis autotaraudeuses en acier inoxydable de 32 mm
2 vis en acier inoxydable M6 x 35 mm, rondelles et écrous
